Přepínač výstražných světel - výměna podsvětlení

Příspěvek od APiK » 07 lis 2008, 09:14

Včera večer jsem si při podvečerní jízdě všiml, že mi nesvítí podsvícení přepínače výstražných světel (trojúhelník). Ani pokud ho sepnu, protože chci slušně poděkovat :-) neblikal - znovu opakuji že pouze podsvětlení přepínače, blinkry fungují normálně. Přepínač jsem vyndal (komu by to nešlo ať jukne sem 8) ). Dále pak rozdělal (viz fotky). Je tam 12V žárovka a pokud praskne, tak Opel asi počítá s výměnou celého přepínače, protože její výměna spočívá v odpájení jedné nožičky žárovky na nožičce předřadného rezistoru (odporu 100 ohm) a "odlisování" druhé nožičky z kontaktu přepínače pro zem. Jednu nožičku tedy odpájet, druhou s rezervou skřípnout štípačkami, aby bylo možné k čemu připájet žárovku novou. V obchodě s elektrosoučástkami se jistě podobná 12V žárovka dá koupit, já ale použil žárovičku kterou jsem měl v autě, tedy tu samou co je třeba na osvícení ovladačů topení, nebo zásuvky zapalovače (12V 1,2W) - musel jsem tedy nastavit její nožičky tenkým drátem (viz foto).
Žárovka tam je zapojená po otočení klíčku přes odpor 100 ohm (slabé podsvícení přepínače) a bez odporu v rytmu taktu blikačů při zapnutí (silné blikání). Vývojář u Adama nad tím musel trávit snad tejden. Stačí multimetr a základní znalost slaboproudé elektrotechniky a člověk pochopí, jak to tam hezky funguje - mě to trvalo asi 15 min :lol: .

Fotodokumentace je vždy to nejlepší:

Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Naposledy upravil(a) APiK dne 09 lis 2008, 09:57, celkem upraveno 3 x.
2x Opel Astra caravan 99/1,6 16V/X16XEL/Z147 - Italka a Švýcarka

Reklama


Radoš 92
Moderátor
Příspěvky: 8697
Registrován: 27 úno 2007, 01:08
Bydliště: Opava
Kontaktovat uživatele:

Příspěvek od Radoš 92 » 07 lis 2008, 12:15

Téda, sakrbloé, to je návod jak má být, ani nevím, jestli mi to svítí, nikdy jsem na to nekoukal.... Napravím to.
Aktuální: Opel Zafira B 1.8 | Z18XER . . . . Opel Astra G 1.8 | X18XE1
Předchozí: Opel Zafira B 1.9 CDTi | Z19DT
Předchozí: Opel Zafira A OPC | Z20LET
Předchozí: ]Opel Astra G 2.0 Di| X20DTL
Předchozí: Opel Astra G 1.4 | Z14XE

APiK
Příspěvky: 5922
Registrován: 31 črc 2008, 22:26

Příspěvek od APiK » 07 lis 2008, 12:18

Já taky nevím od kdy mi to nesvítilo :-) včera jsem jel večer a když jsem chtěl dát "děkovačky", tak jsem hrábnul do ofuku :lol: . Tak mě to tak napadlo, že by to asi mělo svítit 8) .
2x Opel Astra caravan 99/1,6 16V/X16XEL/Z147 - Italka a Švýcarka

APiK
Příspěvky: 5922
Registrován: 31 črc 2008, 22:26

Příspěvek od APiK » 07 lis 2008, 19:11

Jo a se žárovkou 12V 1,2W to svítí jak má. Tlumeně i netlumeně - odzkoušeno před několika minutami :lol: .
2x Opel Astra caravan 99/1,6 16V/X16XEL/Z147 - Italka a Švýcarka

Uživatelský avatar
genius0011
Příspěvky: 2289
Registrován: 24 říj 2007, 22:46
Bydliště: Třebíč
Kontaktovat uživatele:

Příspěvek od genius0011 » 07 lis 2008, 19:20

A šlo by tu žárovku nahradit LEDkou? :?:
teď R Scenic 2.0 16v 103kw rv00
ex ASTRA 1.6 8v 55kw rv99 rip

APiK
Příspěvky: 5922
Registrován: 31 črc 2008, 22:26

Příspěvek od APiK » 07 lis 2008, 19:53

genius0011 píše:A šlo by tu žárovku nahradit LEDkou? :?:
Určitě šlo, ale rozluč se s tím, že v klidovém stavu svítí lehce a při blikání intenzivněji. Prostě bude svítit i blikat se stejnou intenzitou. Jinak si tam ale LEDku představit dokážu, proč ne (5mm LED tam ale nenarveš, vadí tam její odsazení - zkoušel jsem). Ten 100 ohm odpor by se musel vyhodit a před LEDku samotnou (ovšem z obou větví) by se musel dát rezistor tak cca odhadem 600 ohm.
2x Opel Astra caravan 99/1,6 16V/X16XEL/Z147 - Italka a Švýcarka

Uživatelský avatar
Rici_X
Příspěvky: 172
Registrován: 11 úno 2008, 18:03
Bydliště: Vsetin

Podsvietenie tlacitka vystraznych smeroviek

Příspěvek od Rici_X » 20 zář 2009, 11:17

Vcera ked som siel s kamosom na jeho zafire,tak som si vsimol ze mu svieti pri osvetleni palubky aj vystazny trojuholnik.Zato mne v astre nic nepodsviecuje,ani neblika pri aktivacii.Je to takto normalne alebo mam tam vypalenu ziarovku,popripade ako to mam rozobrat a aku ziarovku kupit?
Astra 1.6 / 16V / 74kW / EDITION 100 / X16XEL

Uživatelský avatar
Trdlo
Příspěvky: 6220
Registrován: 01 říj 2006, 08:49
Bydliště: Doma, s výhledem na Ještěd

Re: Podsvietenie tlacitka vystraznych smeroviek

Příspěvek od Trdlo » 20 zář 2009, 11:31

Prasklá žárovka. Vyďoubni normálně knoflík a uvidíš ji, je to celosklo. Možná je jen uvolněná.
END

Uživatelský avatar
Rici_X
Příspěvky: 172
Registrován: 11 úno 2008, 18:03
Bydliště: Vsetin

Re: Podsvietenie tlacitka vystraznych smeroviek

Příspěvek od Rici_X » 20 zář 2009, 11:35

Uz som sa nato pozeral,je neja tmava ta ziarovka.Ale ako ju vytiahnut,je dokonca priletovana k nejakemu odporu
Astra 1.6 / 16V / 74kW / EDITION 100 / X16XEL

Uživatelský avatar
Rici_X
Příspěvky: 172
Registrován: 11 úno 2008, 18:03
Bydliště: Vsetin

Re: Podsvietenie tlacitka vystraznych smeroviek

Příspěvek od Rici_X » 21 zář 2009, 11:52

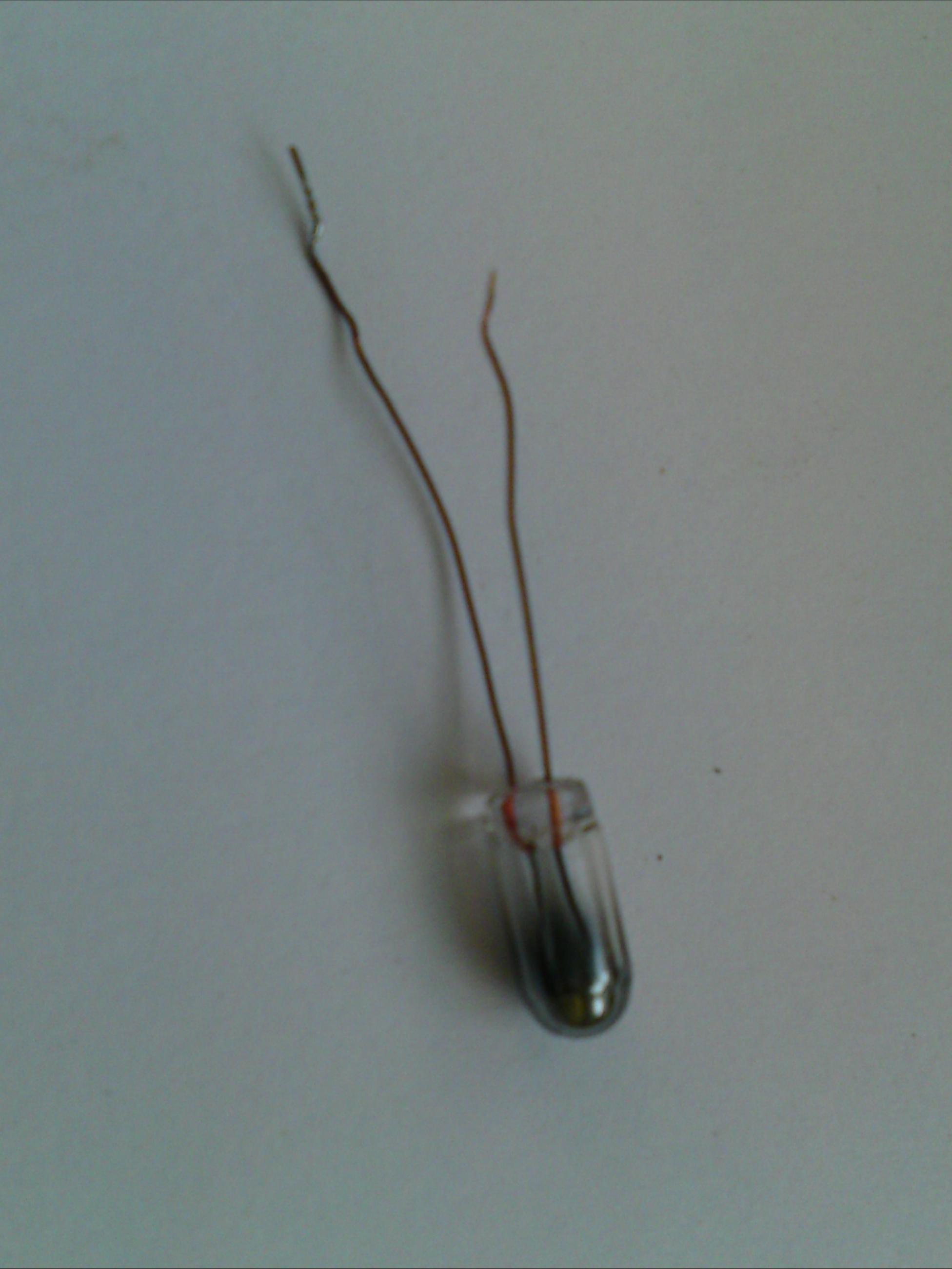

Tak nasiel som tam takuto ziarovku a neviem co je zac
Přílohy
Astra 1.6 / 16V / 74kW / EDITION 100 / X16XEL

Uživatelský avatar
Rici_X
Příspěvky: 172
Registrován: 11 úno 2008, 18:03
Bydliště: Vsetin

Re: Podsvietenie tlacitka vystraznych smeroviek

Příspěvek od Rici_X » 21 zář 2009, 11:53

Za rychlu pomoc ohladom identifikacie dakujem,jo a este bolo to prepojene cez odpor o velkosti 337 ohmu
Astra 1.6 / 16V / 74kW / EDITION 100 / X16XEL

APiK
Příspěvky: 5922
Registrován: 31 črc 2008, 22:26

Re: Podsvietenie tlacitka vystraznych smeroviek

Příspěvek od APiK » 21 zář 2009, 13:00

2x Opel Astra caravan 99/1,6 16V/X16XEL/Z147 - Italka a Švýcarka

Uživatelský avatar
Rici_X
Příspěvky: 172
Registrován: 11 úno 2008, 18:03
Bydliště: Vsetin

Re: Podsvietenie tlacitka vystraznych smeroviek

Příspěvek od Rici_X » 21 zář 2009, 13:34

Apik diky moc,ale este ako si tam dostal klasicku zarovecku?Ja mam v tej dutinke pre ziarovku este prepazku a klasicka ziarovka mi tam nevojde (moc vytrca) a este pises ze tam mas 100 ohmovy odpor a ja tam mam 337 ohmovy,tak kde urobili sudruhovia chybu?
Astra 1.6 / 16V / 74kW / EDITION 100 / X16XEL

APiK
Příspěvky: 5922
Registrován: 31 črc 2008, 22:26

Re: Podsvietenie tlacitka vystraznych smeroviek

Příspěvek od APiK » 21 zář 2009, 13:40

Musíš odpájet nožičky žárovičky a pak jde vytáhnout. Ten odpor tam je jen proto, aby žárovička svítila tlumeně při podsvícení a jasněji při blikání výstražnými. 330 ohm se mi zdá jako hodně velký odpor pro 12V žárovičku => 36 mA jí sotva rozsvítí. Ale třeba soudruhům došly 12V žárovičky, tak tam začali dávat 6V, ale ty by zřejmě brzo praskly při blikání výstražnými. Při blikání výstražnými totiž ten odpor vůbec není v sérii se žárovkou.

EDIT: I mě trochu trčí (žárovička), ale to nevadí. Na funkci rostlináře to nemá vliv :wink: :lol:
2x Opel Astra caravan 99/1,6 16V/X16XEL/Z147 - Italka a Švýcarka

crown
Příspěvky: 48
Registrován: 21 kvě 2008, 16:44
Bydliště: PRAHA 6

Re: Přepínač výstražných světel - výměna podsvětlení

Příspěvek od crown » 21 zář 2009, 16:07

Kdyz se da kazdy odpor jinak velky, tak to bude sviti dvema ruznymi intenzitami. Proc by to nemelo jit ?

Na plny svit 20 mA cili odpor (13 - 3)/0.02 = asi 500 Ohm
Na decentni svit rekneme 5mA cili odpor (13-3)/0.005 = asi 2 kOhm. V obchode vam daji nejblizsi moznou hodnotu.
Vykon na odporu bude 500 * 0.02 * 0.02 = 0.2W, to jim taky v krame reknete, at vam nedaj nejakou kravu.

PS: vim, ze odpovidam na starsi prispevek.

Odpovědět
