Změna podsvícení MID displeje

Návod na změnu podsvícení zaslal až z daleké „ciziny“ náš člen Igor.
– demontujeme predný kryt vycvaknutím 6-tich západiek.
-displej uvoľníme ťahom západiek a opatrne vyklopíme von
-rozptylný biely plast vytiahneme von

MID displej změna podsvícení

-podsvietenie som menil na modro a použil som 4 SMD LED
-plošák volte podľa vzdialenosti otvorov na povodne žiarovky

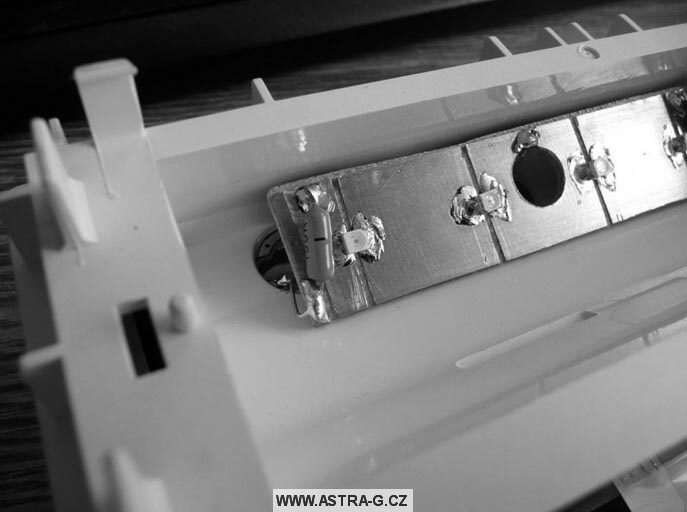

-plosak som iba napílil a pílovým plátkom narušil potrebnú vrstvu medi
-LED som usporiadal v skupinách po 2 LED v sérii s odporom cca 180-270 ohmov podľa toho aký jas chcete dosiahnuť a aké LED používate ( odporúčam rozptylné vysokosvietivé ). Hodnoty odporu sa samozrejme menia podľa farby LED nakoľko modré a biele majú väčší odber ako červene alebo zelené LED
-zapojenie LED si samozrejme každý môže upraviť ľubovoľne ale 4 by mali stačiť, nechcel som ich dať všetky do série a preto som použil 2xseriove zapojenie s odporom kvôli bezpečnosti
-v strede plošáku som vyvŕtal otvor kvôli zapojeniu záporného pólu ( zistiť kde na pôvodných dosadiacich plôškach pre žiarovky bol plus pol a mínus sa dá jednoducho multimetrom )
-odporúčam najprv zospájkovať pevnejším drôtikom mínus a plus póly ktoré sa následne prispájkujú na plošák a zároveň budú slúžiť ako držiak plošného spoja, ja som zaspájkoval mínus a plus som potom priamo ťahal z nožičiek odporov bokom plošáku – jednoduchšie bude si tie drôty najprv vyviesť a potom prispájkovať na plošný spoj

MID displej změna podsvícení

-samozrejme sa to dá aj elegantnejšie ale takto je to veľmi rýchle a nenáročné na náradie, dokonca ani netreba vŕtačku, drôty sa dajú prepchať aj bokom plošného spoja
-kto ma viac času môže zapojenie realizovať s viac sadami LED, pripadne použiť viacfarebné LED a z MID vyviesť prepínač pomocou ktorého sa bude dať kedykoľvek zmeniť podsvietenie na inú farbu podla osadenia – najlepšie bude prepínačom striedavo prepínať uzemňovací prívod k LED
-odpory použite radšej dimenzované na výkon 0,5W-1W aby sa nadmerne nezahrievali

-odporúčam odskúšať funkčnosť pred zložením ( 1-zem, 4-12V, 5-12V )
– zručnému jedincovi cela montáž zaberie menej ako 10 minút, nerátajúc vymontovanie a znovu zapojenie MIDu do prístrojovky 🙂

TIP: Jak opravit MID displej.

MID displej změna podsvícení

MID displej změna podsvícení
