Automatická regulace náklonu světlometů pro Opel Astra G (1998-2009)

Jako vždy výborně zpracovaný fotonávod od Vojty.
Upozornění!
V žádném případě neručím za případné škody způsobené dodatečnou montáží automatické regulace náklonu světlometů podle tohoto návodu. Každý z vás musí sám posoudit zda má dostatečné schopnosti na provedení takto zásadní změny v elektroinstalaci vozidla.

Používá se především pro xenonové světlomety, ale je možné ji používat i s halogeny.

Nelze nainstalovat pokud auto nemá ABS (vůz bez ABS má držák obsazen regulátorem brzdné síly)!

Potřebný materiál:

– Čidlo regulace (OPEL 62 38 231, cena 3.556 Kč)

– Spona čidla k nápravě (OPEL 12 19 000, cena 632 Kč)

– Matice 2x (OPEL 05 65 890, cena 55 Kč/kus)

– Šroub 2x (OPEL 20 02 127, cena 28 Kč/kus)

– Svorkovnice 8 kon. (VW 1JO 973 714, cena cca 105 Kč)

– Gumová manžeta svorkovnice (VW 443 906 102 G, cena cca 108 Kč)

– 7 konektorů do svorkovnice (jedná je o běžný Mini – ISO konektor, který seženete téměř všude za pár korun)

– Kabely o průřezu 1 mm2 (4x cca 5m)

– Kabely o průřezu 0,5 mm2 (3x cca 5m)

Obr. č. 1 – Čidlo, spona, šrouby+matky

Čidlo, spona, šrouby + matky

Instalace

Automatická regulace náklonu světlometů Opel Astra G

Automatická regulace náklonu světlometů Opel Astra G

Automatická regulace náklonu světlometů Opel Astra G

Svorkovnice

Svorkovnice 2

Svorkovnice 3

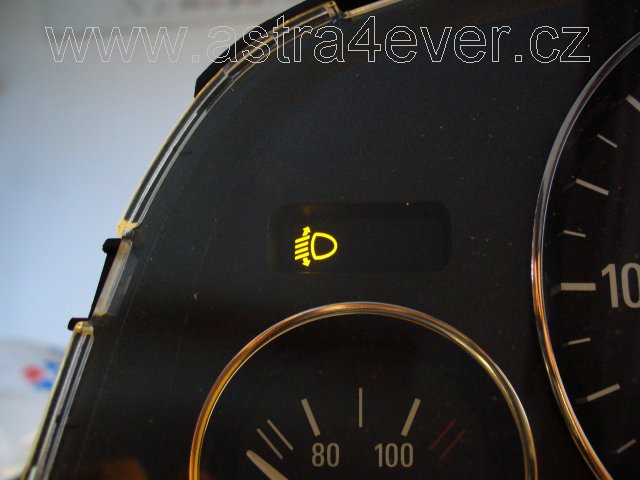

Kontrolka

Po namontování čidla na připravené místo nad zadní nápravou zapojíme 7 konektorů do svorkovnice podle následujícího popisu. Jelikož je téměř nemožné sehnat svorkovnici od Opla, použijeme shodnou od VW.

Zapojení svorkovnice

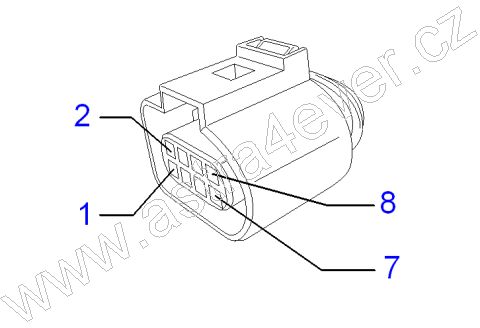

Svorkovnice čidla regulace (A56)

Svorkovnice čidla regulace (A56)

Svorkovnice ovladače světel (S2)

Svorkovnice ovladače světel (S2)

Svorkovnice jednotky imobilizéru (umístěna u spínací skříňky)

Svorkovnice jednotky imobilizéru (umístěna u spínací skříňky)

Konektor 1 (A56) – Kostra, zapojíme na konektor 12 (S2) přepínače světel – 1 mm2> (hnědý)

Konektor 2 (A56) – Napájení, zapojíme na konektor 4 (S2) přepínače světel – 1 mm2 (černý)

Konektor 3 (A56) – Kontrolky opel astra v autě zapojíme na konektor 15 panelu přístrojů -0,5 mm2 (hnědo/modrý)

Konektor 4 (A56) – Čidlo rychlosti, zapojíme na konektor 27 panelu přístrojů – 0,5 mm2 (modro/červený)

Konektor 5 (A56) – Diagnostika, zapojíme na konektor 6 svorkovnice imobilizéru – 0,5 mm2 (hnědo/bílý)

Konektor 6 (A56) – Napájení, zapojíme na konektor 13 (S2) přepínače světel přes samostatnou pojistku 15A nebo na pojistku F2.24 v pojistkové skříňce – 1,0 mm2 (žlutý)

Konektor 7 (A56) – Výstup pro motůrky nastavení světel, zapojíme na kabel vedoucí do konektoru 8 (S2) přepínače světel,  který musíme odpojit od přepínače světel! (tzn. konektor 8 (S2) bude poté neobsazen) – 1,0 mm2 (hnědo/žlutý)

Konektor 8 (A56) – nezapojeno

Pro věrnost celé instalace je možné koupit přepínač světel bez ovladače na sklon světlometů (OPEL 12 40 217, cena 2.715 Kč)

Přepínač světel bez ovladače na sklon světlometů

Nakonec je potřeba nechat zařízení zkalibrovat přes TECH2.
